Конвектор в интерьере: Как правильно подобрать дизайн-конвектор

Содержание

Как правильно подобрать дизайн-конвектор

О красивых и стильных отопительных приборах ещё не так давно никто не слышал. Каких-то пару лет назад дизайнеры обходили этот важный, но сугубо утилитарный элемент интерьера в своих проектах, оставляя под окном пустое место. Батарея и есть батарея – что тут можно нафантазировать? Красивый радиатор? Не слышали… Пусть сантехник ее выбирает.

Ошибка 1 – отдать выбор дизайн-радиатора на откуп сантехнику.

Действительно, цели и интересы сантехника и хозяина квартиры совершенно разные. Что важно сантехнику? — выполнить работу и сдать ее заказчику как можно быстрее, чтобы быстрее получить деньги и перейти работать на другой объект.

Что для этого нужно?

Все материалы должны быть в наличии.

Все используемые материалы и приборы должны быть такие, которые он уже много раз использовал – они ему известны и привычны. Не надо тратить время на изучение чего-то нового.

Вывод: приборы отопления, которые подходят конкретно под Вашу комнату, с учетом площади этой комнаты, ширины окна, цветовой гаммы интерьеров и т.д. у сантехника отпадут сразу. Т.к. эти приборы продаются только под заказ. А он предложит Вам исключительно ту батарею, которая есть в наличии в магазине. Которую он часто монтировал. А это значит, что такие же приборы отопления стоят в большинстве квартир вашего города. Можем мы такие отопительные приборы назвать дизайнерскими? Сделанными исключительно под ваш интерьер? Очевидно, нет – это будет вариант для массового потребителя. Ни о какой индивидуальности здесь и речи нет.

Ошибка 2 – считать, что дизайн-конвекторы — это дорого.

Переплачивать порядка 50-80 тысяч за обогревательный прибор, пусть и красивый? Нет уж…

Декоративные конвекторы по такой цене (и выше) выпускают европейские производители. Однако есть и отечественный производитель. Наши приборы отопления такие же разнообразные по дизайну, формам и цветовому исполнению. Такие же стильные, и при этом по разумной цене. Сейчас на рынке можно найти отечественные дизайн-конвекторы водяного отопления по цене обычных панельных радиаторов европейского производства. Разница только в том, что обычные европейские радиаторы есть в наличии в магазине, а отечественный дизайн-конвектор в эту же цену изготавливается под заказ.

Вывод: если у вас есть возможность подождать пару недель, то почему бы за примерно такие же деньги не заказать для себя красивый и стильный декоративный конвектор, который подберут конкретно под ваш интерьер? И по мощности, и по длине прибора, и по цвету…

Ошибка 3 — гонимся за красотой, забываем про комфорт.

Нужна вам красиво оформленная квартира, но в которой постоянный сквозняк, и из-за этого приходится ходить по ней в шерстяных носках, а дети из-за этого постоянно болеют?

Ответ очевиден. Не стоит слишком гнаться за красотой, пренебрегая элементарными правилами:

Под каждым окном обязательно должен быть расположен прибор отопления. Это аксиома! Если окно от пола (панорамное или витражное остекление), то для таких случаев производят специальные внутрипольные приборы отопления. На дворе 21 век – уже давно придуманы решения на все случаи жизни, и любой сантехник или дизайнер о них знает – только не всегда заинтересован их предлагать… Например, если очень хочется использовать в интерьере высокий вертикальный дизайн-конвектор – ваше право. Но, помимо него, обязательно поставьте под окно еще один прибор отопления.

Длина прибора отопления, который стоит под окном, должна перекрывать не менее 70% от ширины этого окна. Идеально – если конвектор по своей длине перекрывает окно полностью – на 100%. Например, только такие приборы закладывают проектировщики в домах комфорт и бизнес класса.

Дело в том, что зимой стекло у окна холодное – можете проверить сами, прикоснувшись к нему рукой. Комнатный воздух остывает от этого стекла, опускается вниз и стелится по полу. Получается, что в комнате тепло, а у самого пола – холодно. Функция конвектора не только греть комнату, но и создавать вдоль окна тепловую завесу, которая будет отсекать этот холодный воздух. Но если конвектор перекрывает всего 50% или даже меньше от ширины окна, то о какой завесе может идти речь? И о каком комфорте?

Вывод: Красота – это хорошо. Тепловая мощность – отлично. Но про комфорт забывать не стоит. И если есть выбор между высокой, но короткой батареей и низкой, но длинной (во всю ширину окна), то выбирайте второй вариант – не пожалеете. Даже если такого прибора нет в наличии, и его делают только под заказ.

Ошибка 4 – вместо замены старых панельных радиаторов на них ставят декоративный экран.

И получают резкое падение тепловой мощности прибора — на 50% минимум! Зимой начинают мерзнуть и достают из кладовки электрические обогреватели, что, во-первых, дорого (повышенный расход электричества), а во-вторых, не очень полезно для здоровья. Помимо цены, причина такого решения может быть связана с «запретом» менять приборы отопления от ЖЭКа. Но данное требование управляющей компании справедливо только в случае однотрубной системы отопления. Если ваш дом построен в 21 веке, скорее всего, у вас в квартире двухтрубная система, а зна любой прибор отопления часть тепла отдает излучением, а часть конвекцией, т.е. совмещает в себе свойства камина и фена. Камин — это излучатель. Он сам очень сильно нагревается, и за счет этого рядом с ним тепло, а чуть в отдалении, прохладно. Фен — это конвектор: корпус прибора не греется, нагревается только воздух, который потом равномерно распространяется по комнате. Много копий сломано по поводу того, какой способ теплопередачи более полезен для человека. Если обратиться к ученым – никто не скажет с определенностью. Другими словами, до сих пор «науке это не известно…»

Но что мы знаем точно? То, что находиться рядом с очень горячей батареей не комфортно. Представьте себе, что ваше рабочее место находится в метре от камина. Конечно, когда вы с холода зашли в дом, это очень и очень приятно – но только первые 10 минут… А потом хочется отодвинутся подальше и наблюдать за огнем с отдаления. А если письменный стол вашего ребенка находится в непосредственной близости от такой горячей батареи?

Вывод: при малой площади комнат (20 кв.м. и менее) однозначно стоит отдавать предпочтение отопительным приборам конвективного действия. Другими словами – конвекторам. Корпус таких приборов не греется даже при самом горячем теплоносителе. Человеку комфортно находиться рядом с таким отопительным прибором сколь угодно долго. А в небольшом помещении, где бы вы ни находились – отопительный прибор все-равно будет в непосредственной близости от вас.

Для справки: у чугунных радиаторов и у стальных трубчатых радиаторов доля излучения 50%, доля конвекции — 50%. У медно-алюминиевых конвекторов доля излучения 3%, доля конвекции 97% (почти чистый конвектор).

И вот когда Вы определились с мощностью прибора, с его типом (конвектор или излучатель) и его размерами (особенно с длиной, чтобы перекрывать всю ширину окна), можно включить свое воображение и подойти к выбору прибора отопления творчески. В настоящее время в компании «Изотерм» можно подобрать не дорогой дизайн-конвектор под любой стиль интерьера – классика, авангард, эклектика или хай-тек. В отличие от панельных радиаторов с их монохромностью, конвекторы, производимые АО «Фирма Изотерм» могут быть окрашены более чем в 200 оттенков по каталогу RAL, включая люминесцентные цвета, золотое и серебряное напыление.

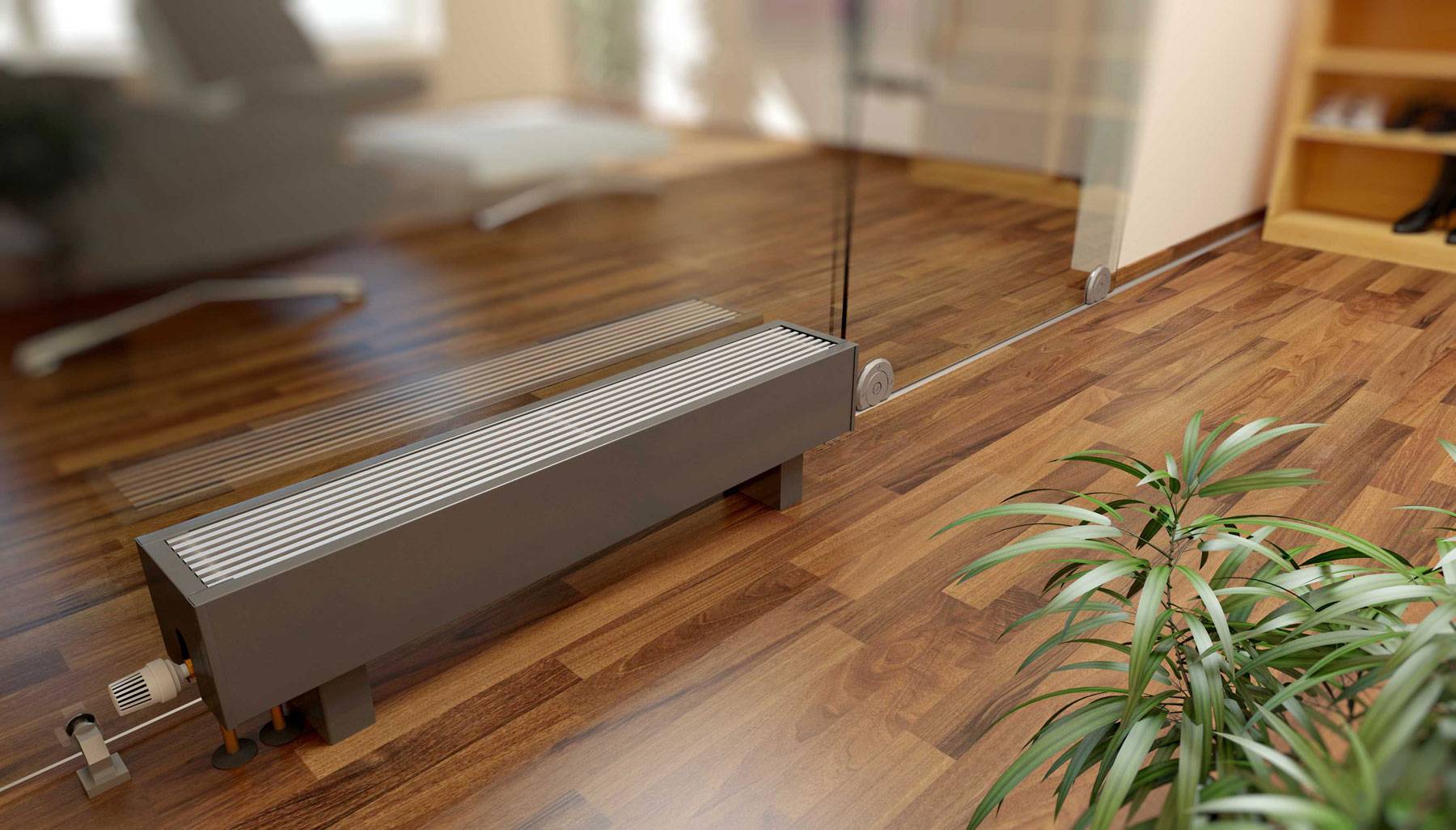

Внутрипольные конвекторы: фото в интерьере

Содержание:

Какие бывают внутрипольные конвектора: фото с примерами

Решетки для внутрипольных конвекторов

Внутрипольный конвектор: фото в интерьере

Естественного освещения с красивым видом на город или сад можно достигнуть только с помощью стеклянных фасадов или панорамных окон. Однако испортить вид могут стандартные радиаторы или обогреватели, неэффективно занимающие много места в интерьере. Впрочем, им давно существует достойная альтернатива – внутрипольные конвекторы отлично справляются со своей функцией и хорошо обогревают помещения, где имеются большие теплопотери. С современным и эстетичным дизайном можно ознакомиться на фото внутрипольных конвекторов, где показаны примеры того, как удачно они могут дополнить интерьер разных комнат.

Какие бывают внутрипольные конвектора: фото с примерами

Красота больших стеклянных конструкций, вроде панорамных окон, часто сопровождаются существенной потерей тепла. Тем не менее рынок сантехнического оборудования предоставляет широкий выбор внутрипольных конвекторов онлайн с учётом мощности и реальными фото.

По типу теплообменника внутрипольные конвекторы делятся на два типа:

водяные – вода выполняет роль теплоносителя;
электрические – применяется ТЭН со встроенным датчиком температуры.

Например, особое внимание стоит обратить на модели внутрипольных конвекторов от чешского бренда ISAN. Сроки поставки конвекторов ISAN на порядок короче, чем у других европейских производителей. Наша компания — представитель бренда ISAN в Украине, поэтому мы можем гарантировать качество их продукции. ISAN — оптимальный вариант в соотношении цена-качество.

Важно! Тёплый поток, который образует конвектор, препятствует образованию конденсата на стеклянных поверхностях, а вместе с этим снижаются риски образования плесени.

Также рекомендуем обратить на фото внутрипольных обогревателей от бельгийского бренда JAGA, представленные в моделях CLIMA CANAL, MINI CANAL и MICRO CANAL с вентилятором. Короб данных приборов изготовлен таким способом, что тепло поступает непосредственно в комнату, а не нагревает бетонные напольные перекрытия. В то же время в модели внутрипольных радиаторов с вентилятором эффективность достигается благодаря тому, что радиатор устанавливается прямо напротив холодного потока, а тёплый воздух играет роль тепловой преграды.

Также успешно прошли тестирование конвекторы от брендов HITTE, KERMI, VERANO, MINIB. Все они успели хорошо зарекомендовать себя в работе, при высоком качестве обогрева и небольшом весе гарантируют безопасность.

Бюджетные варианты внутрипольных обогревателей от бренда CARRERA, имеющего хороший выбор электрических внутрипольных конвекторов, и от бренда POLVAX также способны исправно выполнять свою функцию.

Решетки для внутрипольных конвекторов

Конструкция радиаторов такого типа предполагает то, что основная их часть будет находиться под уровнем пола. При этом размеры могут значительно отличаться.

Особое внимание стоит обратить на то, из какого материала выполнена решетка внутрипольного радиатора, ведь именно она будет видна снаружи. Есть возможность выполнить решетку из таких материалов как:

бук;
дуб;
алюминий.

При этом деревянное покрытие решётки можно дополнить лаком, а алюминиевая решетка доступна в натуральном варианте и в RAL.

Различные размеры радиаторов делают их подходящими для использования как в обычных квартирах, так и в частных домах, а также в магазинах или офисах. Разнообразие расцветок решётки можно видеть на фото, среди доступных вариантов присутствуют покрытия под натуральное дерево, алюминий или дюралюминий, что поможет идеально вписать обогреватель в любой интерьер.

Можно приобрести решетку с прямым или диагональным узором, в рулонном или продольном варианте исполнения, с наклонными рядами планки в виде непрерывной «гармошки». Выбрать наиболее подходящий вариант дизайна можно опираясь на фото, где изображены внутрипольные конвекторы в интерьерах различных комнат.

Внутрипольный конвектор: фото в интерьере

Эффективность такого типа обогревателей невозможно переоценить, а фото внутрипольных конвекторов в интерьере доказывают ряд очевидных преимуществ внутрипольных обогревателей. Среди которых можно отметить:

Стоит отметить, что монтаж внутрипольного конвектора требует особых навыков и знаний, поэтому мы рекомендуем обращаться к специалистами. В противном случае вы рискуете повредить теплообменник.

0.0

0 всего

Написать отзыв

Рейтинг:

Конвекторные обогреватели – Полное руководство

В офисах, отелях, школах, магазинах розничной торговли, спортивных сооружениях и других типах зданий обычно есть помещения, которые можно эффективно обогревать с помощью обогревателей, таких как конвекторы, потолочные лучистые панели или инфракрасные излучающие обогреватели.

В этих случаях «внешний вид» нагревателя так же важен, как и его характеристики. При правильном сочетании настройки и производительности конвекторы могут стать идеальным решением для зданий со сложными потребностями в отоплении.

Что такое конвектор?

Конвекторные обогреватели, также называемые конвекционными обогревателями или просто конвекторами , представляют собой обогреватели без вентилятора, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое помещение, что делает их намного тише, чем тепловентиляторы. Без использования вентилятора для нагнетания воздуха конвектор является отличным выбором для сведения к минимуму циркуляции пыли и пыльцы, улучшая рабочую среду.

Архитекторы тратят бессчетное количество часов на проектирование интерьеров, создавая желаемую атмосферу в этих помещениях. Подумайте о том, как использование света и выбор цвета, мебели и материалов влияет на атмосферу в вестибюле отеля или зале заседаний офиса. Следовательно, нагревательные элементы должны «гармонировать» или «дополнять» окружающую их среду.

В то же время, эти устройства должны помочь архитекторам и инженерам решить такие проблемы отопления, как противодействие холодным сквознякам возле окон, уменьшение образования конденсата на стекле и помощь в дестратификации воздуха в помещении.

Принимая во внимание все эти факторы, не существует универсального решения для обогрева любого здания. Скорее, архитекторы и инженеры должны решать свои проблемы с отоплением с помощью настраиваемых решений, чтобы обеспечить оптимальную экономическую эффективность и общую функциональность. 9№ 0003

Конвекторы идеально подходят для помещений с большими пролетами окон, таких как офисы, школы и холлы гостиниц. Конвекторы, обычно устанавливаемые на уровне пола на наружных стенах и под окнами, обеспечивают движение воздуха вверх, чтобы противодействовать холодным нисходящим потокам и минимизировать образование конденсата.

Доступные в различных размерах, конфигурациях и цветах, конвекторы также отличаются разнообразием дизайна и монтажа. Архитекторы и инженеры могут использовать настраиваемые функции для разработки конвекторов, соответствующих спецификациям проекта, а также для решения проблем с отоплением без лишних затрат энергии и пространства. Доступны модели, которые можно разместить в траншее, в специальных корпусах или установить другими способами.

Конвекторы имеют широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до управления кремниевыми выпрямителями (SCR), которые можно интегрировать в системы управления зданием (BMS).

Как работает конвектор?

Благодаря природному явлению, известному как «конвекция», воздух внутри конвектора нагревается, становясь менее плотным, чем окружающий холодный воздух, что позволяет ему подниматься за счет плавучести. По мере того, как нагретый воздух поднимается вверх, более холодный воздух на полу втягивается в конвектор, создавая постоянный поток. При размещении конвекторов под окном нагретый воздух поднимается вверх и блокирует нисходящий поток холодного воздуха, создавая воздушную завесу с подогревом.

Все конвекторы содержат два компонента, которые совместно обеспечивают безопасную подачу нагретого воздуха в помещение: элемент и ограничитель перегрева.

Элемент преобразует электрическую энергию в тепловую, пропуская электрический ток через специально сконструированный провод сопротивления. Элементы, используемые в конвекторах, имеют металлическую оболочку и состоят из спирально намотанной проволоки сопротивления, заключенной в изолирующий порошок (оксид магния, MgO), заключенный в металлическую оболочку.

Ребра добавляются к стержню элемента для улучшения теплопередачи за счет создания эффекта дымохода, направляя поток воздуха на элемент, а большая поверхность ребра нагревает воздух, проходящий через блок. Большинство конвекторов имеют алюминиевые ребра, приклеенные к стержню. Тем не менее, сверхмощные и взрывозащищенные конвекторы имеют специальные стальные ребра, припаянные к стержню, чтобы лучше справляться с более высокими требованиями.

Пределы перегрева — это датчики температуры, расположенные на элементе или рядом с ним, которые прерывают подачу электричества к элементу в случае возникновения аномально горячего состояния. В конвекторах устройство ограничения перегрева чаще всего активируется, когда входное или выходное отверстие для воздуха заблокировано драпировкой или мебелью, что приводит к накоплению тепла.

Использование конвектора: Когда, где и как

Конвекторы обычно устанавливаются по периметру помещений, чтобы блокировать нисходящие потоки воздуха, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и компенсировать потери при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься от верха устройства и блокируя холодный «нисходящий» воздух.

Конвекторы втягивают более холодный воздух с пола, нагревают его, а затем выпускают к потолку, где он охлаждается, опускаясь обратно на пол для завершения цикла. Этот циклический или вращающийся эффект лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов. №

Для эффективного обогрева зданий с большими площадями многоэтажных окон на каждом уровне этажа может быть установлена вторая серия конвекторов для предотвращения каскадного эффекта нисходящей тяги. В то время как восходящий нагретый воздух блокирует нисходящий поток, он также обеспечивает теплую воздушную завесу, которая действует как буфер для предотвращения потери тепла из помещения на холодную стену.

Для хорошо изолированных зданий с небольшим количеством стекла может быть достаточно использования более компактных конвекторов. Эти обогреватели будут установлены только под окном, что позволит установить меньшее количество обогревателей и снизить первоначальные затраты. Однако эти блоки по-прежнему будут выполнять двойную функцию противодействия нисходящему потоку и эффекту передачи.

Теплое место работы

Коммерческие здания охватывают весь спектр от больниц и домов престарелых до школ, гостиниц и розничных магазинов. Чтобы приспособиться к очень разным средам на этих объектах, многие производители конвекторов предлагают различные стили и конфигурации, включая:

Конвекторы с фронтальным и нижним подводом воздуха
Встраиваемые шкафные конвекторы
Подоконники
Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних помещений или дополнять их

Как и в жилых помещениях, конвекторы в коммерческих помещениях следует устанавливать на наружной стене. В отдельных офисных или конференц-залах оптимальным выбором являются прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы на подоконниках. Декор помещения, а также его теплопотери определяют, какой стиль лучше всего подходит для применения.

Большие открытые офисы по периметру, рассчитанные на несколько человек, являются идеальным пространством для прочных плинтусов, промышленных конвекторов с защитой от сквозняков или подоконников, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для находящихся рядом людей.

Использование конвекторов в вестибюлях аналогично использованию в больших офисах открытого типа, за исключением того, что необходимо учитывать тот факт, что в вестибюлях люди больше перемещаются. Точно так же в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое окно и предотвращения образования влаги в верхней части окна, не может быть получено за счет конвекции на уровне пола. оборудование одно. В этих случаях конвекторы на подоконнике или на пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов вверх по окну, обеспечат достаточное количество нагретого воздуха.

Независимо от размера офиса или вестибюля, при наличии остекления от пола до потолка следует рассмотреть возможность использования конвекторов на пьедестале.

Уютный дом

Поскольку конвекторы не имеют движущихся частей и используют естественный, а не принудительный поток воздуха, они идеально подходят для тихих жилых помещений. Это включает в себя спальни и домашние офисы, где конвекторы могут быть установлены вдоль наружных стен под окнами для обеспечения бесшумного, мягкого тепла.

Однако при установке конвектора проектировщики и инженеры должны обеспечить достаточное пространство на стене для размещения мебели и драпировок, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей. Конвекторы с электронными водяными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской комнаты.

Для подвальных помещений стандартные конвекторы следует устанавливать вдоль надземных стен для исключения холодного нисходящего потока, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько обогревателей меньшего размера обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель. Если площадь занята лишь изредка, переносные плинтусы могут быть лучшим выбором. Отопление подвала имеет дополнительное преимущество, так как нагревает пол в комнатах выше, повышая уровень комфорта на первом этаже.

In du Strial, No-Hassle Heat

Фабрикам, складам, спортивным комплексам и подобным объектам требуются обогреватели, способные выдерживать большие нагрузки, но при этом исправно функционировать при минимальном техническом обслуживании. №

Для туалетов, столовых, небольших и средних мастерских и сборочных зон с низкими и средними потолками конвекторы с наклонным верхом или шкафного типа обеспечивают равномерный обогрев, но при этом рассчитаны на нормальную ежедневную эксплуатацию на производстве. 9№ 0003

Используемые на наружных стенах, наклонная конструкция конвекторов с наклонным верхом не позволяет использовать их в качестве полок или стремянок. Корпусные конвекторы могут быть встраиваемыми, когда пространство ограничено, а стена, в которую встраивается обогреватель, не является наружной стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребность в отоплении практически любого здания без ущерба для эстетики или эффективности. Легко настраиваемые конвекционные решения, изготавливаемые на заказ, позволяют проектировщикам и инженерам интегрировать обогреватели в свои конструкции, не тратя энергию и бюджет.

Соображения по коммерческому применению

Коммерческие здания охватывают всю гамму от больниц и домов престарелых до школ, отелей и розничных магазинов. Чтобы приспособиться к очень разным условиям на этих объектах, многие производители конвекторов предлагают различные стили и конфигурации.

Среди них конвекторы с фронтальным и нижним подводом воздуха, встраиваемые конвекторы для шкафов, конвекторы для подоконников и архитектурные конвекторы, которые имеют элементы дизайна, которые помогают им гармонировать или дополнять большинство внутренних помещений.

Как и в жилых помещениях, конвективный обогреватель в коммерческих помещениях должен быть установлен на наружной стене. Эстетика передних конвекторов, установленных на уровне пола, должна быть сопоставлена со способностью чистящего оборудования проникать под нижние конвекторы, установленные на несколько дюймов выше пола, с меньшим повреждением нагревателя. Решением могут стать встраиваемые шкафы или коммерческие конвекторы на подоконниках специального назначения. №

В отдельных офисах или конференц-залах лучшим выбором являются прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы на подоконниках. Декор помещения, а также его теплопотери должны использоваться, чтобы определить, какой стиль лучше всего подходит для применения. При наличии стекла от пола до потолка следует рассмотреть конвекторы на пьедестале.

Большие открытые многоместные офисы по периметру идеально подходят для использования с прочными плинтусами, конвекторами для защиты от сквозняков или подоконников, а также архитектурными конвекторами, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для находящихся рядом людей. Как и в случае с отдельными офисами, при наличии остекления от пола до потолка следует рассмотреть конвекторы на пьедестале.

Использование конвекторов в вестибюлях будет таким же, как и в больших открытых офисах, описанных выше, за исключением того, что необходимо учитывать тот факт, что люди, как правило, больше двигаются в вестибюлях. Знание ожидаемых схем движения важно при размещении нагревателя, особенно в конце цоколя, если присутствует остекление от пола до потолка и рассматриваются пьедесталные конвекторы. Вестибюли с многоэтажными окнами и атриумы представляют собой уникальное применение конвективных обогревателей.

Количество нагретого воздуха, необходимое для блокирования нисходящего потока из этого большого окна и предотвращения образования влаги в верхней части окна, не может быть получено только с помощью конвекционного оборудования на уровне пола. В этих случаях конвекторы на подоконнике или на пьедестале, установленные на уровне пола и работающие в сочетании с конвекторами, установленными примерно через каждые 10–15 футов (3–4,5 м) вверх по окну, обеспечат достаточное количество нагретого воздуха.

Архитектурные конвекторы имеют прорези в нижней части корпуса для забора воздуха, а не большие отверстия большинства коммерческих конвекторов. Эти щели имеют законченный вид, если смотреть с уровня пола. Встраиваемые или накладные корпусные конвекторы, а также конвекторы с наклонным верхом хорошо подходят для использования в коридорах, кафетериях и туалетах благодаря их прочной конструкции. Утопленный монтаж также важен в местах с ограниченным пространством.

Соображения для промышленного применения

Фабрикам, складам, спортивным комплексам и подобным объектам требуются обогреватели, которые могут выдерживать большие нагрузки, но при этом функционировать должным образом, не требуя особого обслуживания. №

Используемые на наружных стенах, наклонная конструкция конвекторов с наклонным верхом предотвращает их использование в качестве полок или табуреток. Корпусные конвекторы можно встраивать в тех случаях, когда пространство ограничено, а стена, в которую встраивается нагреватель, не является внешней стеной.

В некоторых промышленных применениях возможно присутствие опасных газов. Для этих целей лучше подходят взрывозащищенные конвекторы.

Термостат и управление

В дополнение к определению соответствующего типа конвектора для использования в приложениях, инженеры и подрядчики также должны учитывать тип используемого термостата. Термостаты бывают встроенными или выносными.

Встроенные термостаты монтируются на нагревателе на заводе или в полевых условиях и не требуют внешней проводки управления, что снижает затраты на установку. Однако, поскольку встроенные термостаты находятся на нагревателях, установленных на уровне пола или рядом с ним, их лучше всего использовать в помещениях, которые обычно не заняты или не требуют тщательного контроля температуры.

Выносные термостаты могут быть расположены в отапливаемом помещении, что требует дополнительных затрат на прокладку проводки между обогревателем и термостатом.

Их расположение в проектируемом отапливаемом помещении делает их наиболее подходящими для зон, требующих более высокой точности регулирования или обычно занятых.

Не устанавливайте термостаты на наружных стенах, в месте прямого выхода обогревателя, над любыми устройствами, производящими тепло (кофейные станции, копировальные машины или машины, или слишком далеко от обогревателя.

Указания по управлению

Конвекторы могут управляться индивидуально с помощью встроенного термостата, в группах с помощью системы автоматизации здания или с помощью любого количества вариантов между ними. При определении системы управления учитывают требуемую степень точности, а также параметры проектируемого пространства. Цепи управления конвектором имеют либо низкое напряжение (24 В переменного тока), либо линейное напряжение (обычно напряжение питания нагревателя).

Общепринятое практическое правило заключается в том, что электронные или ртутные термостаты на 24 В переменного тока более точны, чем стандартные биметаллические регуляторы сетевого напряжения. Лучше всего расположить в центре отапливаемого помещения, но помните о расстоянии между нагревателями и термостатом. Если термостат расположен слишком далеко от нагревателей или в одном конце длинной узкой комнаты, это приведет к перегреву и недогреву карманов в расчетном пространстве.

Выключатель-разъединитель

Основное назначение выключателя-разъединителя состоит в том, чтобы полностью отключить нагреватель и обеспечить дополнительный уровень безопасности от поражения электрическим током и травм для персонала, работающего с нагревателем.

Выключатель размыкает (отключает) источники электропитания установки. Выключатель(и) отключения может быть расположен на обогревателе или в удаленном месте.

Примечание. На обогреватель может подаваться более одного источника электроэнергии (т. е. отдельная цепь управления), поэтому может потребоваться более одного выключателя, чтобы полностью отключить обогреватель от всего источника электропитания.

Силовое реле

Силовые реле используются для управления электрическими нагрузками, мощность которых может превышать номинал термостата. Нагреватели с напряжением питания более 277 В переменного тока, нагреватели с номинальной силой тока, превышающей номинал термостата, или нагреватели, где требуется регулирование низкого напряжения, используют силовые реле для управления питанием нагревателя.

В большинстве случаев силовые реле, используемые в конвективных нагревателях, представляют собой однополюсные однопозиционные устройства с контактами, рассчитанными на 600 В переменного тока, и удерживающей катушкой, рассчитанной на напряжение от 24 до 277 В переменного тока.

Удерживающая катушка обычно управляется термостатом, системой автоматизации здания или другим устройством управления.

Реле трансформатора

выше номинала термостата. Но они обычно используются, когда требуется бесшумная работа и контроль низкого напряжения.

Эти реле представляют собой комбинацию реле тока и питания 24-вольтового трансформатора. Между замыканием термостата и замыканием контактов реле существует временная задержка примерно от 45 до 60 секунд.

Преимуществом трансформаторных реле является их тихая работа и то, что требуется только одно устройство. Однако есть два заметных недостатка.

Во-первых, один термостат может управлять более чем одним реле, но поскольку каждое из них получает питание от предыдущего реле, временные задержки складываются от реле к реле. Во-вторых, из-за малой мощности трансформатора (ВА) расстояние между мощностью трансформатора и термостатом ограничено (максимальное рекомендуемое расстояние = 25 футов, 7,6 м).

Реле трансформатора нельзя использовать на трехфазных нагревателях.

Бесконечное управление (SCR)

Если для управления конвекторами используются термостаты или комбинации термостатических реле (силовых или трансформаторных), температура в помещении поддерживается за счет включения нагревательного элемента на полную мощность до тех пор, пока термостат не будет удовлетворен, а затем на полную мощность до тех пор, пока термостат снова не сработает. требует тепла. Это приводит к некоторому перегреву и недогреву.

Для более точного управления конвекторы могут использовать SCR (в основном электронные переключатели) для поддержания температуры в помещении путем модуляции элемента в диапазоне от нуля до ста процентов. Этот метод позволяет нагревателю подавать только то количество тепла, которое необходимо для поддержания в помещении температуры, выбранной на термостате. Тиристоры выделяют достаточное количество тепла и поэтому устанавливаются на радиаторах. Из-за размеров радиаторов они поставляются только в контрольных секциях подоконной линии, пьедестала и архитектурных конвекторов.

Электронный термостат специального назначения (выносной/встроенный) обычно используется для управления тиристорами, поставляемыми с этими нагревателями. Если для регулирования температуры в помещении используется стандартный модулирующий контроллер, доступен интерфейс.

Системы управления

Система управления в ее самой простой форме может содержать только одно устройство, такое как термостат, разъединитель, силовое реле или реле трансформатора.

Однако большинство систем управления более сложны, потому что часто необходимо объединить несколько элементов управления в систему для поддержания уровня комфорта проектируемой области.

Многоуровневые системы управления могут быть применены к любому конвективному обогревателю, но обычно используются только с подоконниками, пьедесталами и архитектурными конвекторами.

Проектирование системы управления начинается с желаемых результатов и работает в обратном направлении до необходимых компонентов, и в большинстве случаев будет несколько комбинаций элементов управления, которые дадут одинаковые результаты.

Стерлингхит

Конвектор Радиационный

Конвекторы Sterling предназначены как для принудительного водяного, так и для двухтрубного парового отопления с нагревательными элементами облегченной конструкции из цветных металлов. Они доступны в (7) основных типах для удовлетворения широкого спектра применений в отоплении в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других строениях. Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания — современный или традиционный. Разработанные для максимальной гибкости монтажа, конвекторы Sterling доступны в отдельно стоящих, полуутопленных, настенных и полностью утопленных моделях. Корпуса изготовлены из толстостенной стали и покрыты грунтовкой, пригодной для покраски в полевых условиях, или окрашены в любой из декоративных цветов из таблицы Sterling Color Chart.

Тип FS-A/FSG-A:

Свободностоящий шкаф типа FS-A предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус FS-A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).

Тип W-A:

Конвектор W-A представляет собой полностью открытый настенный блок с плоской верхней частью. Выпускная решетка находится на лицевой стороне корпуса. Передняя часть корпуса оборачивается вокруг устройства и крепится к боковым сторонам шкафа зажимами. Вход воздуха осуществляется через открытое дно корпуса агрегата.

Тип SR-A/SRG-A Полувстраиваемый:

Конструкция шкафа аналогична модели FS-A. Корпус выступает на расстоянии всего 2 1/4 дюйма от стены. Полный блок включает в себя корпус, переднюю панель с выпускной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Агрегат может быть оснащен встроенной входной решеткой. , (СРГ-А).

Тип PW-A/PWG-A

Это частично встраиваемый блок с закругленным передним фланцем и решеткой воздуховыпускного отверстия венецианского типа, стандартный для настенного монтажа, как показано на рисунке. Шкаф выдвигается всего на 2 1/4 дюйма от стены. Передняя часть корпуса крепится и привинчивается к скобам на облицовке блока, установленной в нише стены. Вход воздуха осуществляется через открытую нижнюю часть блока (PW-A). Блок может быть оснащен встроенной решеткой на входе, ( ПРГ-А).

Тип SF-A/SFG-A:

Отдельностоящий корпус типа SFA предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус SF A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть оснащен встроенной решеткой на входе (SFG-A).

Тип SW-A:

Эта модель представляет собой полностью открытую настенную подвеску с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к боковым сторонам с помощью зажимов. Вход воздуха осуществляется через открытую нижнюю часть блока. Наклон вершины 30°. Проконсультируйтесь с заводом-изготовителем о наличии из нержавеющей стали.
